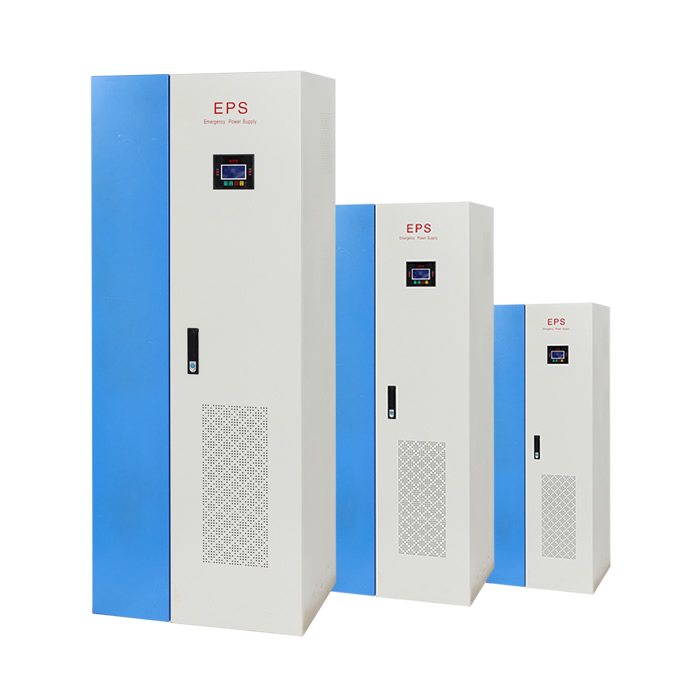

变频EPS应急电源
所属分类: 产品中心
产品简介:变频EPS电源产品概述三相变频动力应急电源是一种安装在建筑物内的备用电源装置。当建筑物发生 火灾、事故 和其他紧急情况导致市电断电时,三相应急电源可以为消防标志灯、 照明灯、消防 泵、卷帘门和其他重要负 载提供第二路应急供电。随着建筑消防水平的提高,特别是高层建筑的增加,集中供电型应急电源已成为建筑 物必备的
产品详情
变频EPS电源产品概述
三相变频动力应急电源是一种安装在建筑物内的备用电源装置。当建筑物发生 火灾、事故 和其他紧急情况导致市电断电时,三相应急电源可以为消防标志灯、 照明灯、消防 泵、卷帘门和其他重要负 载提供第二路应急供电。随着建筑消防水平的提高,特别是高层建筑的增加,集中供电型应急电源已成为建筑 物必备的 消防设施。广泛应用于人防通道,地下设施,医院,手术室,政府机关,大型超市,商场,学校,广场,车站,公园,体育场馆会展中心证券交易大厅等公共场 所的电机变频设备提供消防应急,FEPS-RY/B系列变频应急电源,可为一级负荷、重要负荷、消防设施消防应急照明或其它负荷等各种380/220V用电电器与设备提供应急供电的电源设备、高层建筑的电梯、水泵、风机和其他设备的电动机等可变变频的应急专用电源、动力应急电源或者作为第二或第三电源使用。
产品主要部件
变频动力消防电源由蓄电池组、IPM智能模块、充电器、主控板、液晶(LCD)显示屏、电流/电压/温度等检测电路、互锁切换电路、报警电路等组成。
变频EPS电源工作原理
当市电正常时,由市电经过互投装置给负载供电,同时充电器给备用电池进行智能充电。当市电断电,或超过正常电压的20%时,动力变频应急电源由控制 器提供逆变信号,启动逆变电源,同时互投装置将立即投切至逆变电源输出,继续提供正弦波交流电,当市电电压正常后,应急电源将自动恢复电网供电。其原 理图如下所示:
常见规格
变频型应急电源主要有2.2KW、3.7KW、5.5KW、7.5KW、11KW、15KW、18KW、22KW、30KW、37KW、45KW、55KW、75KW、90KW、110W、 132KW、160KW、187KW、200KW、220KW、315KW等多种消防应急电源规格。如有特殊要求,请与我们联系,我们可另外设计,满足您的技术要求。
产品主要特点
1、应急供电一市电中断或电压超出规定范围时自动提供380V/50Hz正弦波三相交流或直流应急供电,保证重要负载的正常工作。
2、高性能一采用SPWM高频逆变技术,供电质量高,适应各种负载。
3、高可靠一采用先进技术和冗余设计,是CPU控制,并选用优质元器件精心制造,性能稳定,可靠性高。
4、保护完善一具有优良的输出过载保护、短路保护、电池反接保护、过放电保护等完善保护功能, 抗误用能力强。
5、界面友好一LCD显示工作状态、市电电压、输出电压、电流、频率、电池电压、负载率、故障等信息清晰明了。
6、充电能力强一机内装有采用自控充电技术的大电流充电器,充电速度快,浮充电压稳定。
7、结构简洁一机内功能部件采用模块化设计,结构简洁,维护方便。
8、消防联动由消防中心集中监控和管理。
9、智能电池管理一智能电池监测管理部件,加强电池监测,延长电池寿命和利用率。
三相应急电源技术参数表
三相动力变频EPS消防电源技术参数表 | |||
型号 | FEPS-RY/B-2.2~500KW | ||
输入电压 | 380V±20% | 输入频率 | 50HZ±5% |
输出电压 | 220V±3% | 输出波形 | 正弦波 |
输出频率 | 50HZ ±0.1% | 输出过载能力 | ≤120%时能正工作,>120%时强行保护 |
波形失真率(THD) | 线性负载≤1% | 软起时间 | >1S(“有”,“无”可选择) |
输出支路 | 1路(可扩展) | 支路类型 | 持续型、非持续型、消防联动型 |
电池指标 | 阀控制免维护 | 电池标称电压 | 480VDC |
切换时间 | <5S(可定制≤2.5S/0.25S/0S) | 备用时间 | 90min(可按需配置) |
保护功能 | 电池、过温、过载、过压、欠压、过流、短路保护 | 通讯接口 | RS232/RS485,通讯协议:Modbus |
供电效率 | 市电供电时≈100%,应急时≥90% | 环境温度 | -15℃~+40℃ |
噪音 | 电网有电时,禁置无噪音; 逆变供电时≤55dB | 相对湿度 | 0~90%,不结露 |
海拔高度 | 2000米以下 | 适应负载 | 适用于电机负载 |
